平台系统架构：

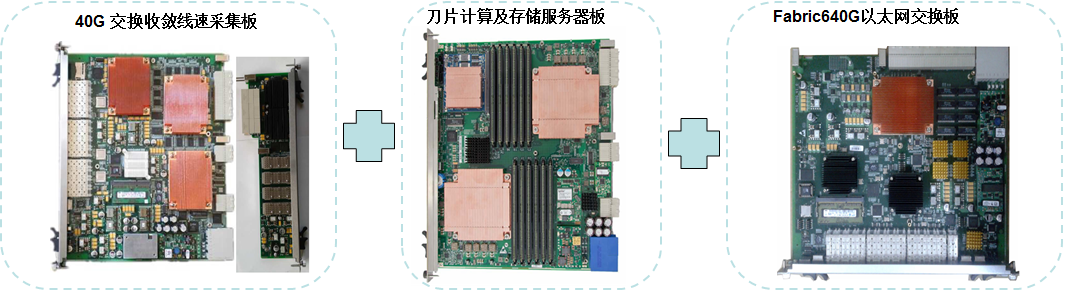

　　1) 采集板介绍

　　1. ATCA采集板的单板线速为40G (采用DPDK 16核XEON或Cavium 64核 网络处理器), 支持硬件ASIC压缩及TCAM(112M)及固定DPI分析, 单路20G/双向40G吞吐量

　　2. 采集采用 10G SPF+以太光纤接口,单光纤接收:避免发送端对LTE光路的干扰, LTE每路接口上下行通过分光镜取样分别进入两个SPF接收端

　　3. 采用ATCA 40G背板, 640G Fabric Switch 交换, 机箱最多可以有 48X10G, 240X1G 光纤以太网接入

　　2) VoLTE数据处理服务器及磁盘阵列介绍

　　1. 网络处理板和刀片计算及存储服务器板通过40G双端口背板实现互联。

　　2. 采用 DPDK 16核XEON进行数据的分析及统计和各类预处理, 内存插槽16条, 总内存可达256G

　　3. 存储服务器(iSAS磁盘矩阵:最多可达1000T/128X2磁盘)进行DPI包分析及后续统计处理结果存储,

　　4. 刀片服务器DPI的分析各模块均符合ATCA电信级标准

　　设计指标：

　　1) 多核专用板卡专为大数据流(HD音频、视频)处理设计技术先进，64个RISC CPU,同时处理400万包/秒

　　1. 流表设计深度可达1亿节点以上

　　2. 支持多达 8000万Session 连接

　　3. 每秒千万级的并发数处理 能力强

　　2) 接口吞吐能力：600G交换+40G双向数据吞吐量

　　3) 扩展型：基于流的处理可为后续快速扩展RCS功能提供便利

　　4) 高效处理时延小：一块板处理输入所有的信令和RTP业务流

　　功能介绍：

　　1) SRVCC切换的分析

　　分成被叫侧发起eSRVCC切换与主叫侧发起eSRVCC切换

　　1. 优化SRVCC的切换时延，使其满足语音业务的实时性要求，切换时延应该<300ms.

　　2. 跟踪SRVCC信令流程，2G/4G流程关联问题分析定位

　　3. 分析SRVCC的IMS域和无线接入网并行流程中的时延和同步机制，发现时延问题

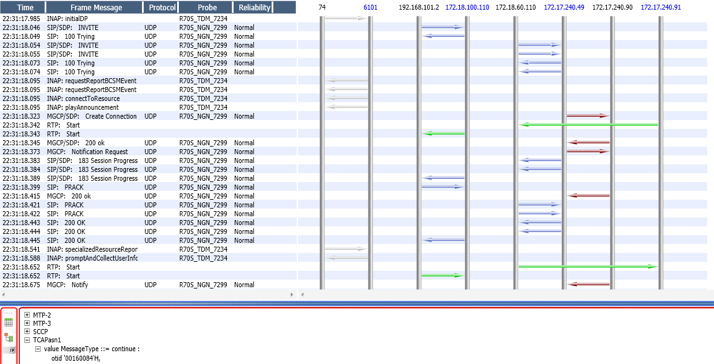

　　2) 实时端到端的业务流程跟踪分析

　　基于用户IMSI和单一Call ID或多Call ID VoLTE 信令和业务XDR，流程实时展现

　　1. 单用户XDR及全部信令按时间在View显示解析

　　2. 单用户XDR与信令同步， 解析展示

　　3. 单用户实时信令流程跟踪，显示， 分析

　　4. 双击显示信令解码详细信息

　　5. 实时统计RTP包数量， Jitter，Packet Lost

　　3) 回溯/查询端到端的业务流程跟踪分析

　　基于用户IMSI和单一Call ID或多Call ID VoLTE 信令和业务XDR，流程回溯展现

　　1. 单用户XDR及信令按时间在View显示解析

　　2. 单用户XDR与信令同步， 解析展示

　　3. 单用户实时信令流程跟踪，显示， 分析

　　4. 双击显示信令解码详细信息

　　端到端的信令业务流程关联分析

　　1. SIP与S1-MME数据关联,流程显示

　　2. SIP与RTP数据流关联回溯

　　3. RTP提取及回放

　　4. Sv接口的XDR，信令回溯，

　　5. SvRCC与Mc口的解析及关联

　　4) 端到端的业务实时跟踪(RTP)

　　1. 基于单用户IMSI， 可以对用户端到端的VoLTE业务流程过滤并实时截取RTP包和流，打完标签后进行本地存储和进一步的解码。

　　2. 可以同时对多个用户的RTP数据包过滤，截取，打完标签后进行本地存储和进一步的解码

　　3. 实时展现RTP流参数： Packet Length(Average)，Packet Valdity(UL/DL), Jitter(Voice), Delay, Thrughput。

　　4. 提供RTP回放功能

　　5) 单接口信令跟踪及回溯

　　1. 基于单接口(Sv，S1-MME，Mw， S6a..)进行过滤协议信令,查询,导出

　　2. 查询，过滤单接口的XDR及信令流程

　　3. 查询结果以单接口的XDR及信令同步， 解析展示

　　4. 查询条件可以基于某一类信令的条件： SIP session ID，SIP XML 关键值查询

　　5. 基于某一事件进行查询： VoLte SVRCC Failure

　　6. 基于XDR查询和结果导出

　　7. 下钻到具体的信令和显示关联的流程

　　6) 话务量统计分析

　　基于全网端到端呼叫信令关联XDR，提供音视频(含HD)话务量统计查询功能，可快速准确地查询到不同区域话务量和频次的统计分析情况

　　1. 小区粒度的话务量(含HD)统计， 时间间隔5Min，20Min，0.5H，1H

　　2. 小区粒度的视频(含HD)通话数统计， 包括平均压缩率，时间间隔5Min,20Min,0.5H,1H

　　3. HD高清/普通视频通话占比统计，分析

　　4. HD高清/普通通话占比统计，分析

　　7) 业务及信令分析KPI统计，分析

　　1. KPI 统计分析，实时或回溯

　　2. KPI实时小区监测, 时间间隔刷新

　　3. KPI小区回溯过滤统计

　　4. 列出失败原因列表及占比

　　5. 由小区错误原因下钻到用户级信令和流程快速分析、找出信令失败流程和场景

　　用户感知多维度分析：

　　1) 用户呼叫感知分析

　　基于全网端到端呼叫信令关联XDR，统计分析用户语音、视频通话过程的业务感知，可以对关键感知指标进行分析

　　1. VoLT端到端信令连接感知分析：掉话率，接通时延，振铃时延，接通率

　　2. VoLTE端到端语音接通感知分析：语音质量，误码率(单通，语音不通)，语音到达时延

　　2) RTP媒体流分析

　　1. VoLTE IP端到端传输质量分析：Jitter、Packet Loss、Latency

　　2. VoLTE MOS端到端语音质量分析

　　3. VoLTE HD 语音/视频分析

　　4. 提供RTP媒体流回放

　　3) 基于话务量(频次)的分析

　　基于不同时段(忙时，闲时)和小区话务量(频次)维度进行以下分析得出IMS及承载处理音视频呼叫的容量及性能

　　1. 基于话务量、Vedio Call 并发量的QoE分析

　　2. 用户呼叫感知分析

　　3. VoLTE 音视频呼叫eSRVCC切换质量分析

　　4. RTP媒体流质量分析

　　4) 基于终端的分析

　　基于终端维度进行以下分析得出不同VoLTE终端的性能分析指标

　　1. 基于VoLTE终端的eSRVCC切换分析

　　2. 基于VoLTE终端的呼叫分析

　　3. 基于VoLTE终端的感知质量分析

　　4. VoLTE终端量占比统计

　　5) 基于组/群的分析

　　统可以以设定组/群的用户的IMSI进行特定的范围各项分析， 如下

　　1. 基于设定组/群的IMS注册分析

　　2. 基于设定组/群呼叫分析

　　3. 基于设定组/群的话务量分析

　　4. 基于设定组/群的SRVCC切换分析

　　5. 基于设定组/群的感知分析

　　6. 基于设定组/群的KPI分析
